PLATEAU ADAPTABLE A BILLES OU ROULEAUX EFFAÇABLES POUR LA MANUTENTION DES OUTILS »Automatic Quick Balls »
TRANSFERT DE L’OUTIL SANS EFFORT et EN SÉCURITÉ
- le transport des outils (ou des moules) dans l’atelier EN TOUTE SECURITE
- le transfert MULTIDIRECTIONNEL de l’outil (ou des moules) sans le moindre effort

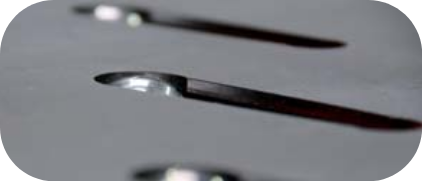

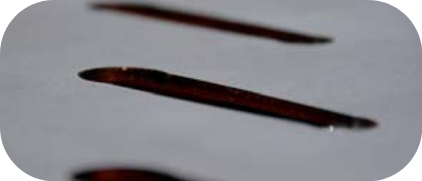

- Une forme très particulière des ouvertures de la plaque supérieure GARANTIE :
- le minimum d’effort pour passer de la position «billes à apparentes » à «billes effacées» (et inversement)
- une IRREVERSIBILITE du système quand l’outil (ou le moule) repose sur la plaque supérieure

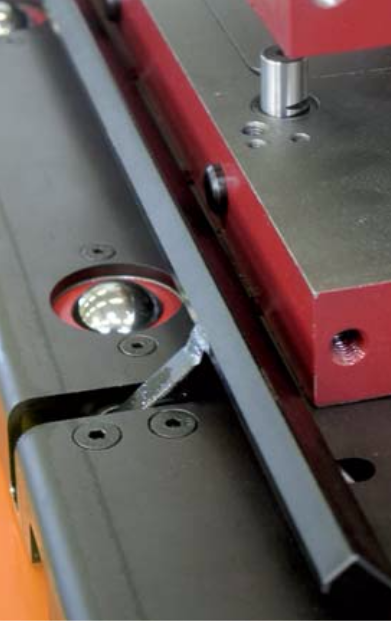

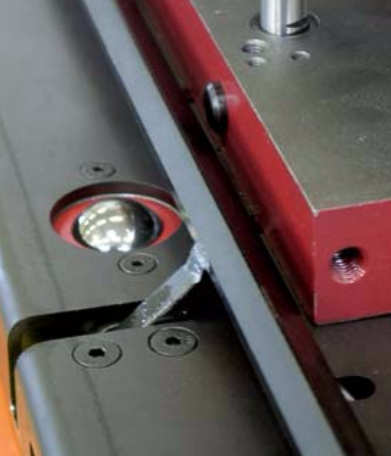

- Les billes du plan supérieur sont des billes type « manutention lourde » de grand diamètre à cage massive et joint d’ETANCHEITE
- La plaque supérieure est réalisée dans un acier anti-usure à haute teneur en carbone
FACILITÉ D’UTILISATION :

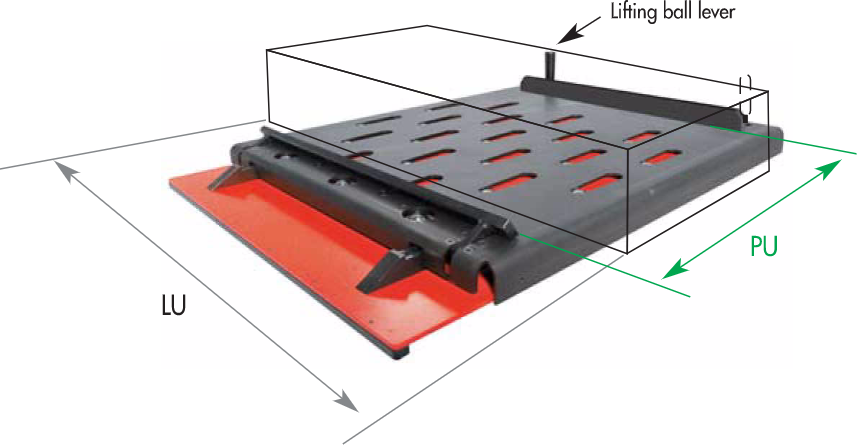

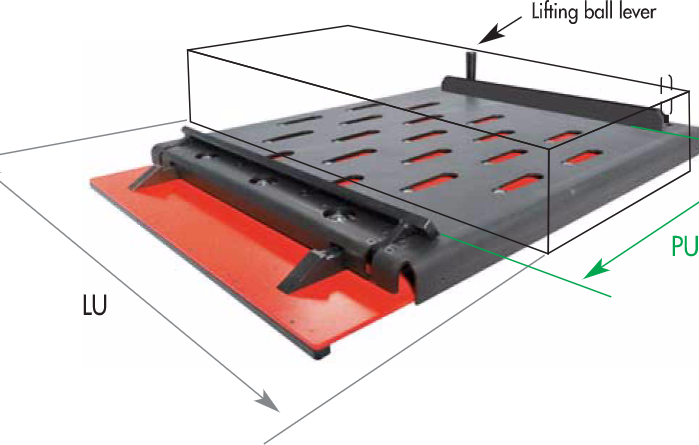

– Les billes intégrées dans le plateau s’activent et s’effacent au moyen d’un levier manuel.

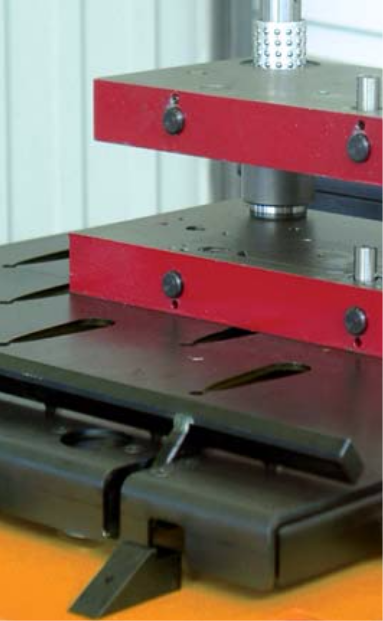

– Le chargement sans effort : en position transfert entre la table et la presse, l’outil se déplace sur les billes.

SÉCURITÉ :

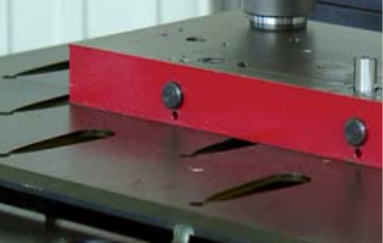

– En position transport, l’outil repose sur la tôle qui recouvre les billes et la ridelle montée empêche l’outil de glisser.
– Lors du transfert de l’outil , il est impératif que le plateau soit accroché sur la table de presse ou au rack (une pièce d’accrochage est fournie avec l’appareil, autre en option).

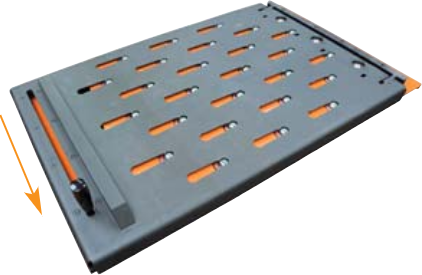

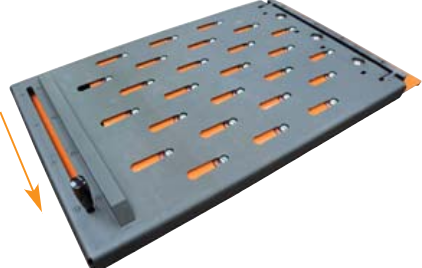

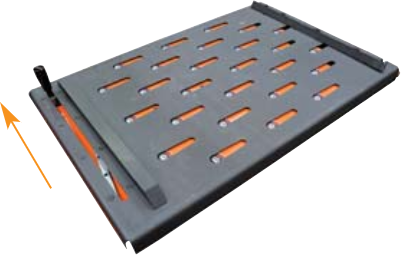

Le plateau seul est disponible pour montage sur une table ou sur les fourches d’un chariot élévateur.
La référence AQBF correspond à un montage sur un chariot à fourches, celle en AQBT à un montage sur une table.
MOYEN D’ACTIVATION DES BILLES/ROULEAUX :
– Modèle jusqu’à 1 tonne : activation par un levier manuel.
– Modèle jusqu’à 2 tonnes : activation par un vérin hydraulique. Cette version nécessite le raccordement au groupe hydraulique du chariot élévateur ou du gerbeur.

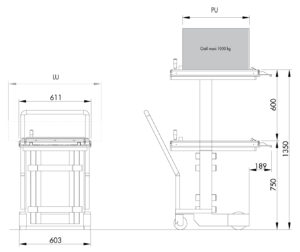

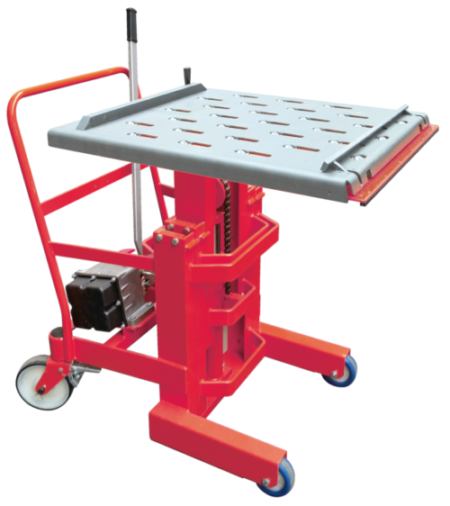

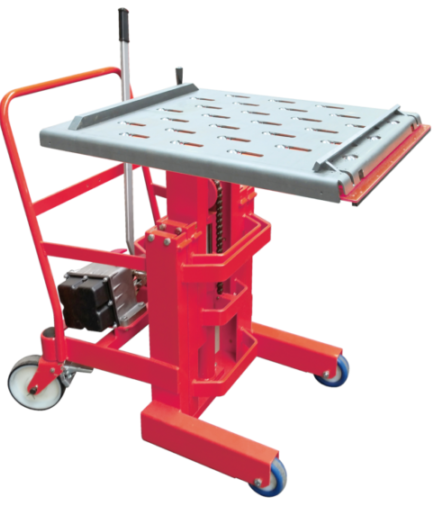

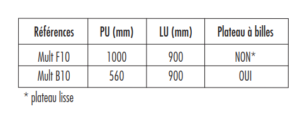

MULTIMATIC à déplacement manuel
- La solution la plus adaptée pour permettre à vos opérateurs de déplacer les outils de la table de presse au rack de stockage/établi ou d’une presse à l’autre.- La translation est de type manuelle.
– Son élévation s’effectue grâce une pompe hydraulique manuelle.
– Le chargement/déchargement des outils s’effectue en frontal.
– Idéal pour le transport des petits outils.
– La sécurité reste maximale pour l’opérateur et pour le matériel à déplacer.
– Poids à vide 280 kg.

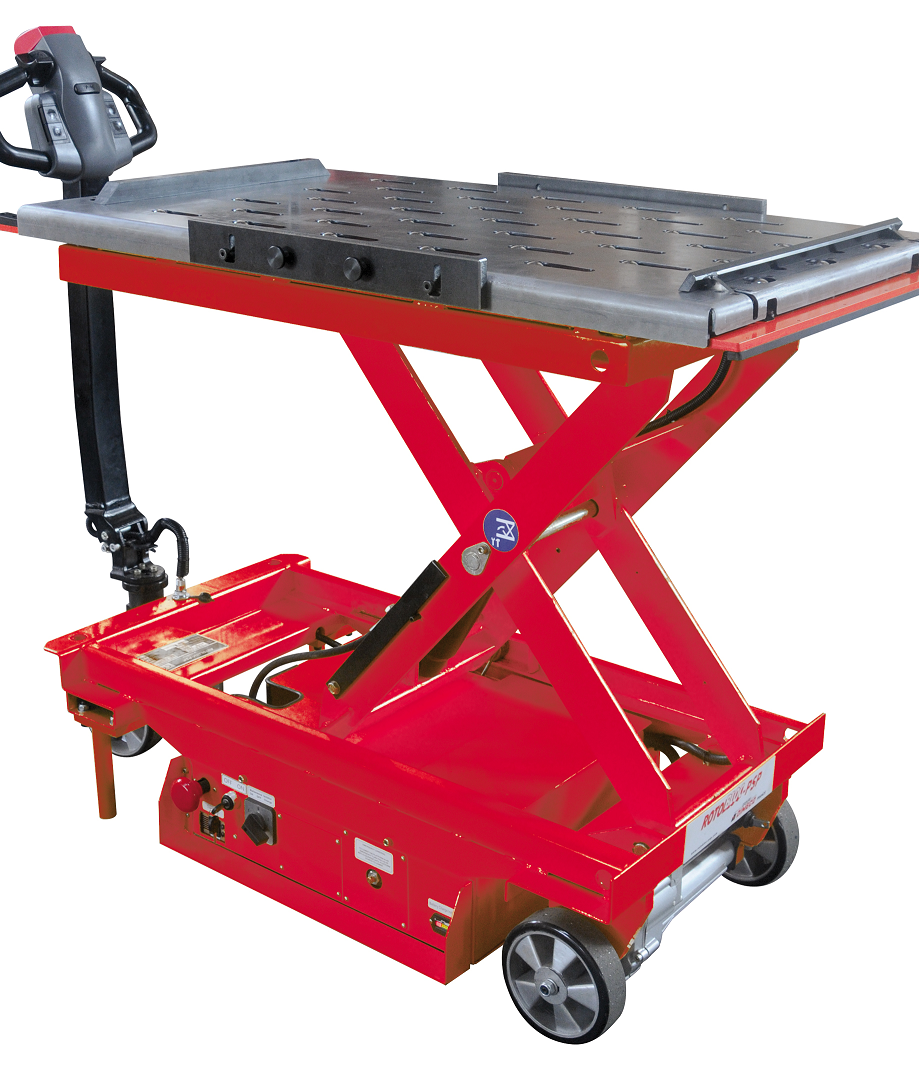

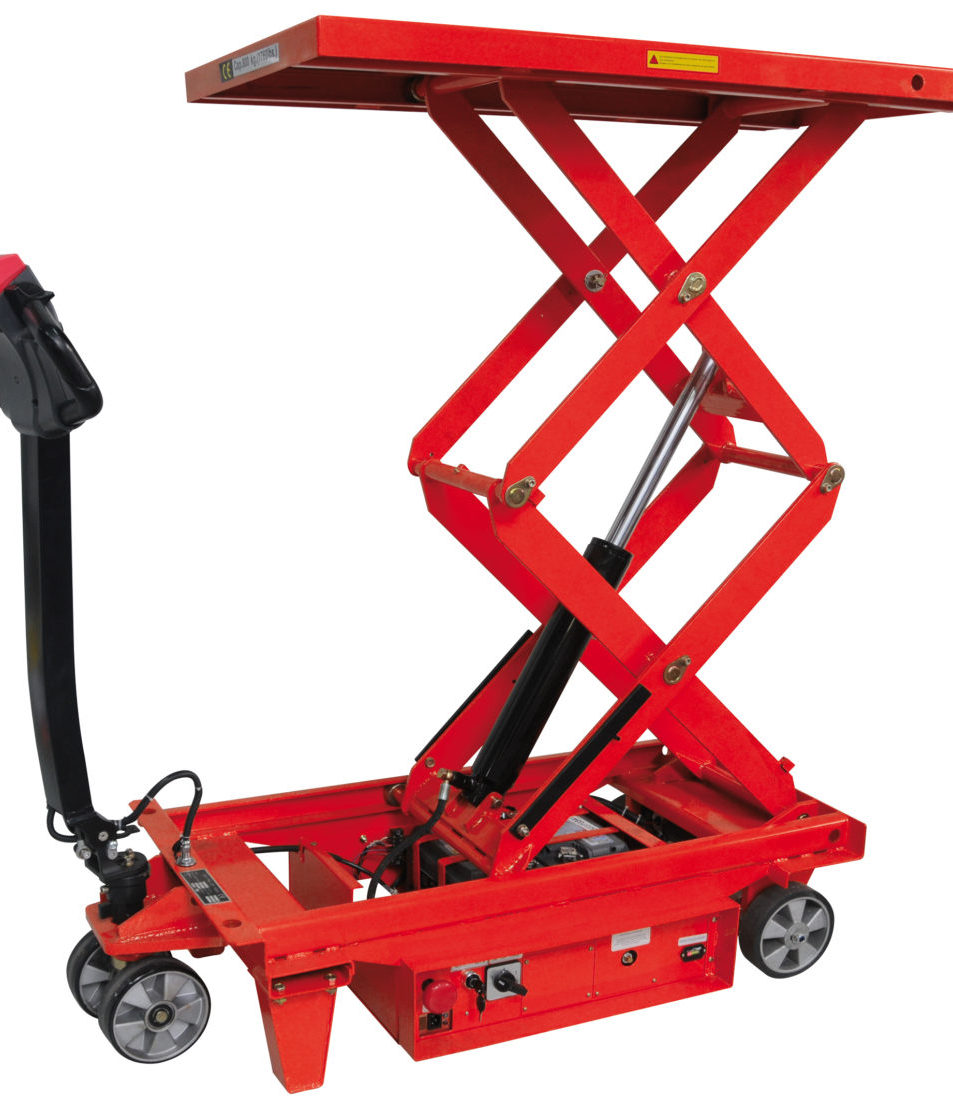

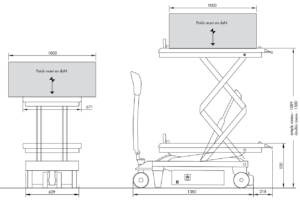

MULTIMATIC à déplacement électrique
La table est d’une construction métallique robuste avec un rayon de braquage très court.
Son encombrement réduit et sa motorisation électrique lui permettent de circuler facilement dans les allées de vos sites de production.
Facilité d’utilisation grâce à son système de “montée et descente” hydraulique.
Le déplacement de la table n’est possible que si les billes sont effacées.
Dimensions maximum de l’outil : 1000 x 1000 mm.
